Технические характеристики
| Бренд | ROTHENBERGER |
| Диапазон сварки, мм | 40-160 |
| Материал сварки | ПЭ, ПП, ПВДФ |
| Диаметр термоэлемента, мм | 380 |
| Мощность термоэлемета, Вт | 2500 |
| Тип сжатия | Гидравлическое |
| Тип торцевателя | Электрический |
| Напряжение, В | 220 |
| Габариты, мм | 1200х800х900 |
| Вес, кг | 168 |
Артикул: 5.4710
Фирма производитель: ROTHENBERGER

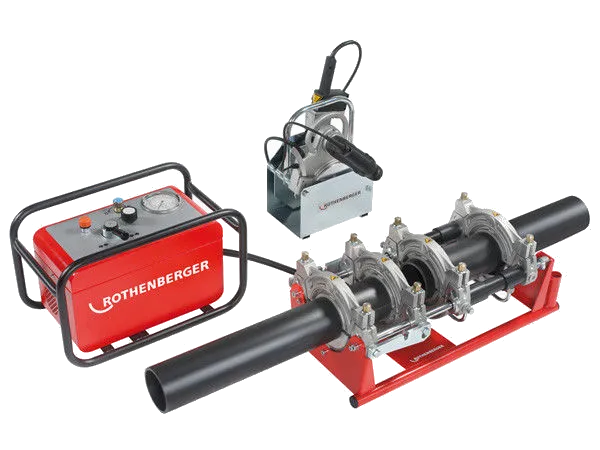

Машина предназначена для сварки встык пластмассовых труб из ПЭНД, ПП и ПБ диаметром 40— 160 мм, с рабочим давлением труб 2,5-16 атм. с любым показателем SDR. Машина применяется для монтажа труб (соединения труба-труба, труба-фитинг, труба-фланец) в полевых условиях, на строительной площадке и в мастерской.
| Наименование | Рабочая область, мм | Вес, кг | Артикул |
| Ровелд Р160 В CNC VA (полный комплект) | 40, 50, 63, 75, 90, 110, 125, 160 | 165 | 5.4710 |
| Ровелд Р160 В CNC VA (без редукционных зажимных вкладышей) | 160 | 148 | 5.4350 |
Комплект поставки:
-Центратор
(базовая машина) с гидравлическим приводом, с основными зажимами на диам. 160 мм с двухсторонним креплением верхнего полукольца, с зажимными винтами для надежной фиксации трубы, легкая осевая и радиальная подгонка труб. Для сварки фасонных изделий к трубе свободный зажим может быть соединен с подвижными зажимами (без переоборудования машины и потери её жесткости). Жёсткая на кручение конструкция обеспечивает абсолютную плоскопараллельность торцов труб, подача трубы осуществляется под 45 град. для удобства укладки, направляющие штанги из закаленной нержавеющей стали.
вес 68 кг
—Нагревательный элемент
в полностью автоматической версии по окончании фазы предварительного нагрева автоматически отводится за короткое время. Таким образом, значительно сокращается время обратного хода и значительно повышается качество сварного шва.
Положение нагревательного элемента постоянно контролируется. Защитный кожух предохраняет нагревательный элемент от охлаждения в положении покоя и исключает прикосновение к нему.
- высококачественное долговечное антиприлипающее покрытие из ПТФЭ
- электронная регулировка и контроль температуры обеспечивают безопасность процесса сварки в соответствии с DVS, CEN и ISO
- Напряжение: 230 В
- Мощность: 2500 Вт
- Диаметр: 380 мм
- Вес: 8.4 кг
—Электроторцеватель
Сила хода электроторцевателя автоматически контролируется и корректируется в зависимости от потребляемой мощности на всем протяжении процесса сварки, в результате чего стружка отводится непрерывно, что позволяет обеспечить плоско-паралельность торцов труб после торцовки.
- Напряжение: 230 В
- Мощность: 650 Вт
- Вес: 8,7 кг
-Компьютерный блок управления процессом сварки
предназначен для полностью автоматического процесса сварки (с автоматическим извлечением нагревательного элемента). Блок имеет наглядный дисплей с боковой подсветкой, на дисплее 8 строк, на каждой строке 21 знак, клавиатуру (буквы-цифры) с 45 клавишами. Датчик температуры окружающей среды расположен рядом с отверстием для забора воздуха в корпусе. Имеются сигнальные лампочка, звуковой сигнал и специальные клавиши.
- Напряжение: 230 В
- Частота: 50/60 Гц
- Тип защиты: IP54
- Класс защиты:1
- Рабочая температура: от -15 до +50 град. С
Редукционные зажимные вкладыши труба/труба
| Диаметр, мм | Вес, кг | Артикул | Количество полуколец в комплекте, шт. |
| 40 | 1,0 | 5.5274 | 6 |
| 50 | 1,1 | 5.5261 | 6 |
| 63 | 1,1 | 5.5259 | 6 |
| 75 | 1,0 | 5.5258 | 6 |
| 90 | 1,0 | 5.5257 | 6 |
| 110 | 1,1 | 5.5256 | 6 |
| 125 | 1,1 | 5.5255 | 6 |
| 140 | 0,8 | 5.5254 | 6 |
Редукционные зажимные вкладыши труба/фитинг
| Диаметр, мм | Вес, кг | Артикул | Количество полуколец в комплекте, шт. |
| 40 | 1,3 | 5.5294 | 2 |
| 50 | 1,3 | 5.5293 | 2 |
| 63 | 1,1 | 5.5292 | 2 |
| 75 | 1,1 | 5.5291 | 2 |
| 90 | 1,1 | 5.5278 | 2 |
| 110 | 1,0 | 5.5277 | 2 |
| 125 | 1,0 | 5.5276 | 2 |
| 140 | 0,6 | 5.5275 | 2 |
-Комплект гидравлических шлангов с муфтами быстрого соединения, 2 шт., длина- 4 м
-Ящик для установки нагревательного элемента и торцевателя
- Вес: 5,9 кг
- Артикул:5.3630
-Инструкция по эксплуатации на русском языке
Ящик для транспортировки
- Габаритные размеры (Д х Ш х В): 1180х760х670 мм
- Вес, кг 53 кг
- nfqvdt,
- Артикул: 5.5297
На машине можно дополнительно установить:
-Зажим для правильной ориентации втулки под фланец
